Temassız ve Malzeme Alaşımından Bağımsız Ölçüm
VTLG lazer-optik kalınlık ölçüm sistemleri, en yüksek hassasiyeti haddehane odaklı bir tasarımla birleştirir. ±0,5 μm ölçüm hassasiyeti ve 80 kHz’e kadar tarama hızı ile levha kalınlığının kontrolü için gerekli hassasiyeti ve hızı sağlar.
VTLG sistemleri, yoğun hadde yağı buharı ve levha üzerindeki emülsiyona rağmen 180°C’ye kadar levha sıcaklıklarında çalışabilir.
Bu özellikleri sayesinde, hadde aralığının hemen yanında kurulabilen tek lazer kalınlık ölçüm cihazıdır ve bu da müşterilerimize proses kontrolünde tamamen yeni olanaklar sunar.
Temaslı ölçüm sistemlerimizde olduğu gibi, VTLG sistemleri de ölçümü alaşımdan bağımsız olarak gerçekleştirir.
Bu özellik sistemin, haddelerin yanısıra, asitleme hattında, finish hatlarında, freze hatlarında veya çelik servis merkezlerinde kullanımını ideal hale getirir.
İlk Bakışta:
✅ µm seviyesinde hassasiyet
✅ Alaşımdan bağımsız ölçüm
✅ Temassız ve güvenli mesafeden çalışma
✅ Son derece kompakt tasarım
✅ Düşük görüş koşullarında bile hassas ölçüm
Zorlu Koşullarda Kanıtlanmış Performans
VTLG sistemleri, optik yöntemlerin kullanılmasını uzun süre imkânsız gibi gösteren koşullarda kendini kanıtlamıştır.
Örneğin, yüksek mukavemetli levhaların soğuk haddelemesinde oluşan yoğun haddeleme yağı buharı gibi zorlu ortamlarda dahi güvenilir şekilde çalışır.
VTLG kalınlık ölçüm sistemlerini, malzeme kenarından 1.480 mm’ye kadar ölçüm derinliği ve 0,1 µm ölçüm çözünürlüğü ile üretiyoruz.
Bu sayede, geniş levhalarda bile enine kalınlık profilleri hassas bir şekilde ölçülebilir.
Folyo Soğuk Haddeleme İçin Özel Çözüm: VTLG 101/1
VTLG 101/1, 0,003 ila 2,0 mm kalınlıklarındaki folyoların soğuk haddelemesi için özel olarak tasarlanmıştır.

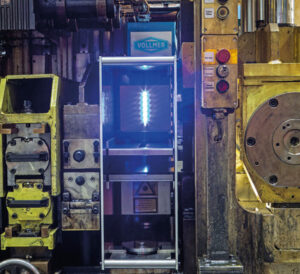

Bu model, folyo haddeleme sırasında bile hadde boşluğuna çok yakın monte edilebilen tek lazer ölçüm sistemidir.
±0,5 µm mutlak ölçüm hassasiyeti ile çalışarak yüksek doğruluk sağlar.
Basit ve Güvenli
Ölçüm penceresi ve ışın yolu için otomatik hava temizleme sistemi ile yenilikçi sıcaklık dengeleme teknolojisi, zorlu çevresel koşullarda bile en yüksek hassasiyeti sağlar.
Teknoloji
Kalınlık ölçümü, lazer üçgenleme (triangülasyon) prensibine dayanır. Sağlam bir C-çerçevenin üst ve alt tarafında, hem ölçüm ışınını ileten hem de yansıyan ışığı alan kompakt bir ölçüm başlığı bulunur. Her iki sensör de şerit yüzeyine olan mesafeyi kendi perspektifinden ölçer. Şeridin kalınlığı ise ölçülen mesafeler ve iki sensör arasındaki mesafe temel alınarak hesaplanır.
80 kHz’e kadar dahili tarama hızı ile ölçeklenebilir analog çıkış, yüksek hızlı kalınlık kontrolü için milisaniyeler içinde giriş sinyali sağlar.
Kalıcı Hassasiyet

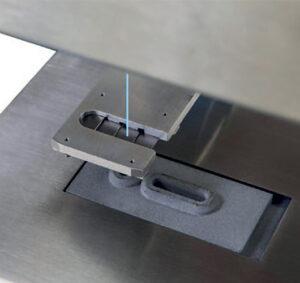

C-frame, park pozisyonundan ölçüm pozisyonuna geçtiğinde, ölçüm sistemi kalıcı olarak monte edilmiş ayar istasyonundan geçer. Bu istasyonda, sistem ilgili uygulamanın tüm ölçüm aralığını temsil eden, DAkkS sertifikalı kalibrasyon bloklarını ölçer.
VTLG, otomatik olarak kendi kendini kalibre eder ve gerekli düzeltmeleri yapar. Bu sayede sistem her zaman doğru ölçüm yapar.
