Vollmer, taşlama makinesinde taşlama işlemi sırasında silindir geometrisinin tamamen otomatik ölçümü için VSL sistemlerini ve çevrimdışı ölçüm için silindir üzerine yerleştirilen hareketli VFR portatif geçmeli mastarları üretmektedir.

VSL silindir ölçüm cihazları, taşlama makinesinde taşlama sırasında silindirlerin şekil, çap, yuvarlaklık ve eksantrikliğini çevrimiçi olarak ölçer. En yüksek hassasiyeti sağlar: Şekil, radyal salınım ve eksantrikliği ±1 µm ölçüm hassasiyetiyle ölçer. Ayrıca, silindir taşlama makinesinin kontrol ünitesiyle iletişim kurabilir ve böylece taşlama makinesinin daha maliyet etkin kullanımına olanak tanır.

Modüler tasarım sayesinde farklı tedarik seçenekleri sunulmaktadır:
– Değerlendirme ve görselleştirme yazılımını içeren bağımsız sistem
– Ham verilerin değerlendirilmesi için temel yazılım ile birlikte mekanik ekipmanın tedariki
– Taşlama makinelerini modernize eden veya yenileyen ve komple kontrol sistemini kendisi üreten şirketler için yalnızca mekanik ekipmanın tedariki

Opsiyonel bir C sensörü ile donatıldığında, taşlama öncesinde silindirin yüksekliği ve yan hizalaması ölçülebilir, böylece kurulum süresi önemli ölçüde azaltılabilir.

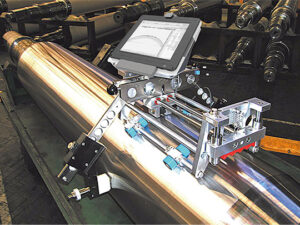

VFR portatif geçmeli mastarlar çevrimdışı ölçüm için kullanılır. Silindirin üzerine yerleştirilip manuel olarak hareket ettirilerek, silindirin şekli taç kenarından taç kenarına kadar ölçülür. 1 mm’lik yüksek ölçüm noktası yoğunluğu ve ±1 µm’ye kadar yüksek tekrarlama hassasiyeti ile öne çıkarlar.

İlk bakışta:

-Silindir geometrisinin çevrimiçi ölçümü
-µm hassasiyet
-Modüler genişleme seviyeleri
